No. de Parte Cilindro Tirante No. de Parte

Sin Long. "B" Long. "C" Soporte Con

Fuelle pulg (mm) pulg (mm) Angulo "D" Fuelle

1003042 6.375 5.5-6.0 284 N/D

1003043 (191.92) (140-152) 284 N/D

N/D 8.969 5.5-6.0 56 811962

N/D (227.81) (140-152) 56 811963

N/D 9.313 5.5-6.0 50 815882

N/D (236.55) (140-152) 50 815883

N/D 9.313 5.5-6.0 75 810124

N/D (236.55) (140-152) 75 810125

1003006 9.313 5.5-6.0 79 N/D

1003007 (236.55) (140-152) 79 N/D

1003072 10.250 5.5-6.0 72 810146

1003073 (260.35) (140-152) 72 810147

N/D 10.250 5.5-6.0 100 810594

N/D (260.35) (140-152) 100 810595

N/D 10.563 5.5-6.0 69 810634

N/D (268.30) (140-152) 69 810635

N/D 11.219 5.5-6.0 69 810042

N/D (284.96) (140-152) 69 810043

N/D 11.219 5.5-6.0 90 810048

N/D (284.96) (140-152) 90 810049

N/D 11.219 5.5-6.0 100 810112

N/D (284.96) (140-152) 100 810113

N/D 12.063 5.5-6.0 90 816174

N/D (306.40) (140-152) 90 816175

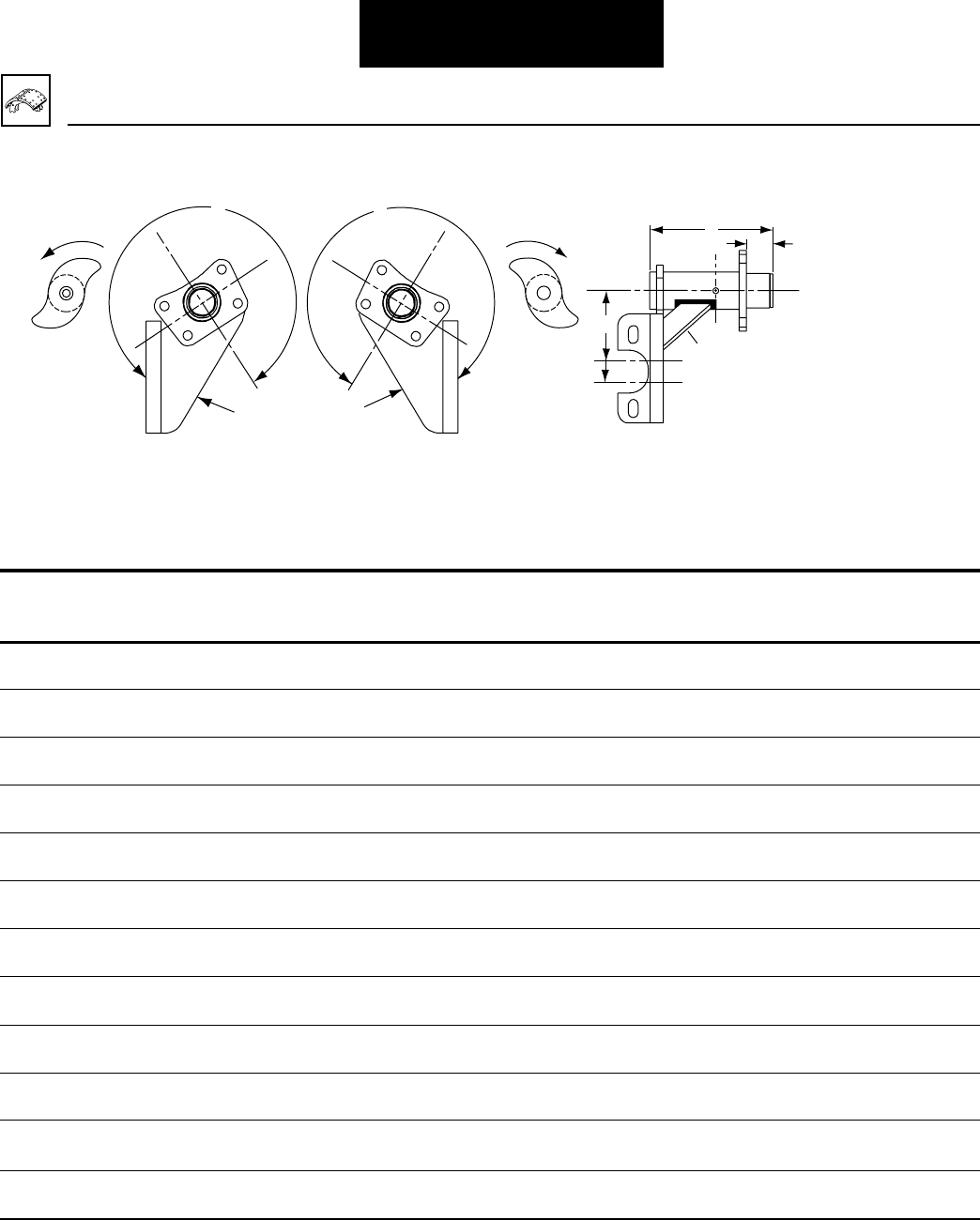

Para Modelo: EB-180-7R (Frenos Estándar)

Soportes de Montaje para Cámara de Aire 18" x 7" – Frenos Estándar con Araña Fundida

Nota: Soportes enumerados por longitud de cilindro “B”.

Fuelle

LÍNEA CENTRAL

de Tirante

Lugar de impresión del

número de parte del soporte

(lado opuesto)

Tipo S

(Se utiliza con Levas

Tipo S con S Normal)

Tipo O

(Se utiliza con levas

Tipo O con S Inversa)

LÍNEA CENTRAL

del cilindro

Soportes
