Wearable

Lining

Remaining

Lining

Worn All EB-165

(Standard Production)

Worn 150-4D, 150-80, F & 6D

ES-165-7D, L & F

(Extended Service)

Minimum

Thickness

At Any Point

1/4" (6.4mm)

Minimum

Thickness

At Any Point

1/4" (6.4mm)

WARNING: 





See General Information / Lining Material Warning

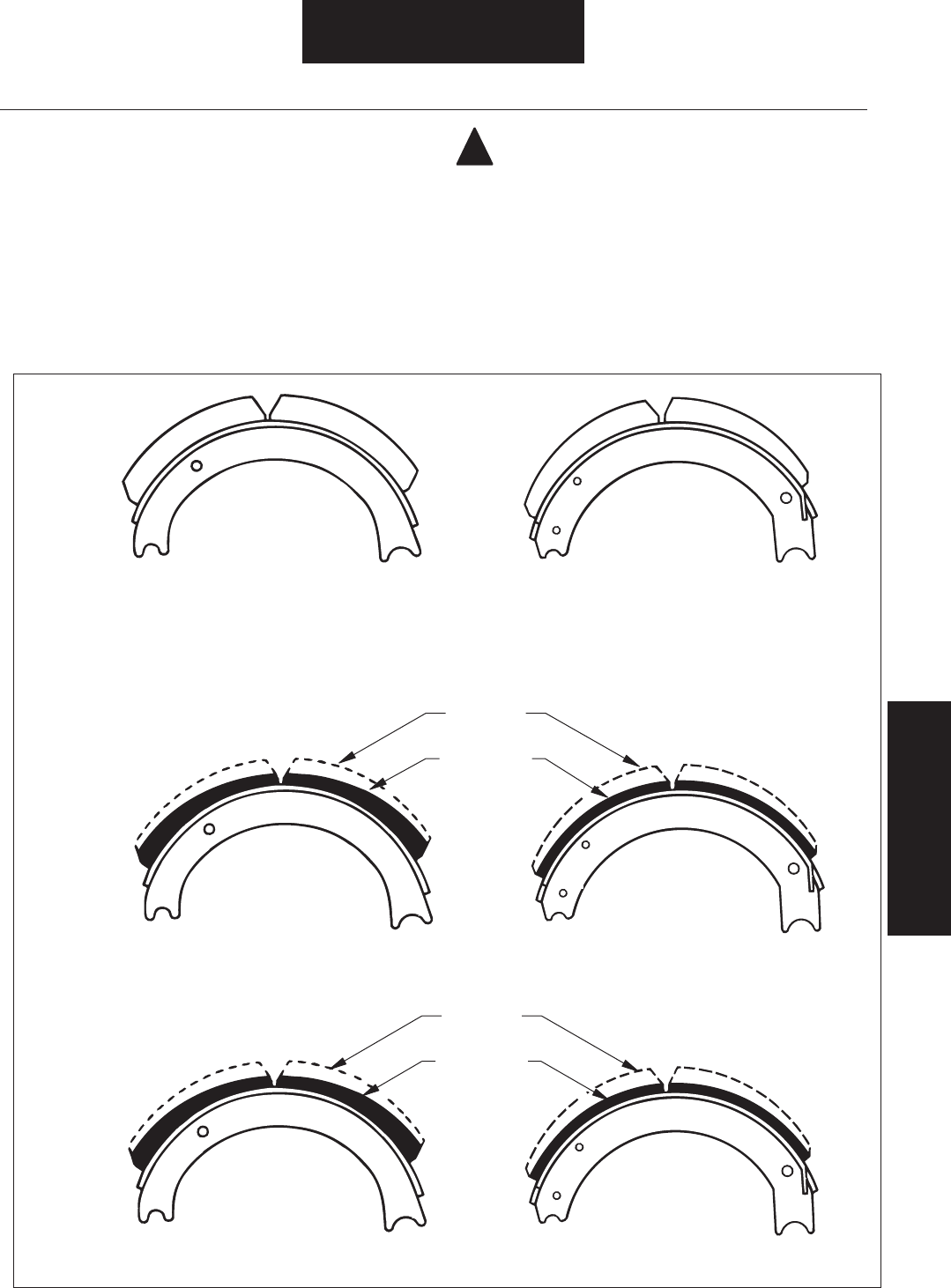

Figure 37. Brake and Lining Blocks

 











 









Inspection

Drum / Shoe and

Lining Inspection













Shoe and Lining Inspection (cont’d)

New - All EB

(Standard Production)

New- ES-150-8D, F & 6D

165-7D,L & F

(Extended Service)

Minimum

Thickness

At Any Point

3/16" (4.5 mm)

Worn EB-150-4L

(Standard Production)

Minimum

Thickness

At Any Point

3/16" (4.5 mm)

Worn ES-150-4L

(Extended Service)

Wearable

Lining

Remaining

Lining
